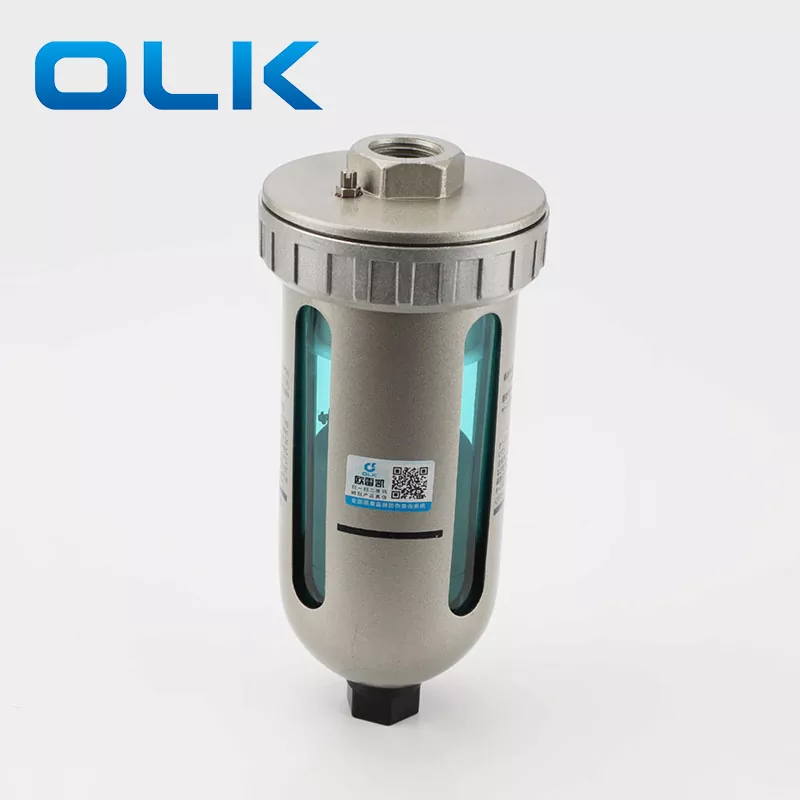

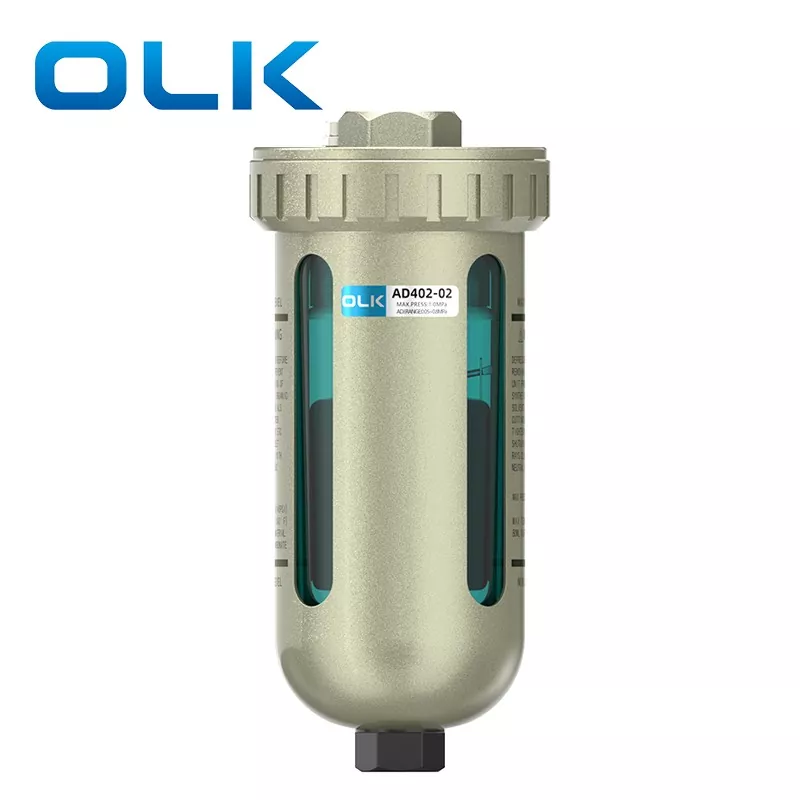

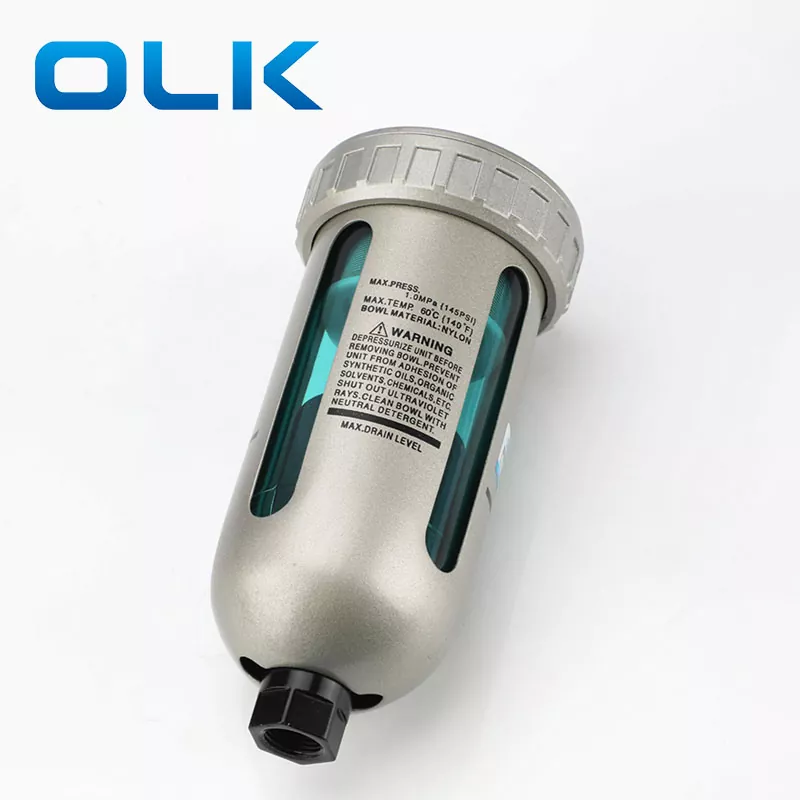

OLKAD402 automaatne tühjendusventiil Tühjendab drenaaži automaatselt ja usaldusväärselt, ilma et oleks vaja käsitsi juhtida. Tolmu- ja korrosioonikindel, et tagada pikaajaline töö, koos vastupidava kausikaitsega, mis on standardvarustuses. Loodud tõhusust silmas pidades, töökindlust silmas pidades!
1. Nõus pole survet:
Kui siserõhk puudub, langeb ujuk oma kaalu tõttu, tihendades kambri ava. Kolb surutakse vedru abil alla ja drenaaž voolab läbi pikliku ava korpusesse, kust see tühjeneb.
2. Nõule rakendatav rõhk:
Kui siserõhk ületab 1 MPa, ületab see vedrujõu, tõstes kolbi, kuni see tihendub O-rõnga vastu. See isoleerib kausi sisemuse väljastpoolt.
3. Drenaaži kogunemine:
Kui drenaaž koguneb, tõuseb ujuk üles, avades kambri ava ja võimaldades rõhul siseneda. See rõhk koos vedrujõuga surub kolvi alla, tühjendades äravoolu läbi äravoolujuhiku.
1: Drenaažitorude paigaldamisel kasutage torusid, mille siseläbimõõt on üle 10 millimeetri ja mille pikkus ei ületa 5 meetrit. Ärge painutage torusid ülespoole.
2. Kompressori võimsus peab olema suurem kui 3,7 kW
|
EI. |
NIMI |
MATERJAL |
MUDEL |
|
1 |
Põhikorpus |
Alumiiniumist survevalu |
|
|
2 |
O-rõngas |
NBR |
JIS B2401P-8 |
|
3 |
O-rõngas |
NBR |
113136 |
|
4 |
Marli |
SUS |
20062 |
|
MUDEL |
AD402 |
AD400-04 |
|
Tõestusrõhk |
1,5 MPa (15,2 kgf/cm²) |
|
|
max.töörõhk |
1,0 MPa (10,2 kgf/cm²) |
|
|
töörõhk |
0,15–1,0 MPa (1,5–10,2 kgf/cm²) |
0,3–1,0 MPa (3–10,2 kgf/cm²) |
|
ümbritseva õhu ja vedeliku temperatuur |
5-60 ℃ |
|
|
pordi suurus |
G1/2 |
G1/2 |
|
Äravoolu väljalaskeava suurus |
G3/8 |
G1/2 |
|
kaal (kg) |
0.62 |
0.91 |
